SDR

2023., április 6.

← →

Nooelec RTL-SDR v5 Bundle - NESDR Smart

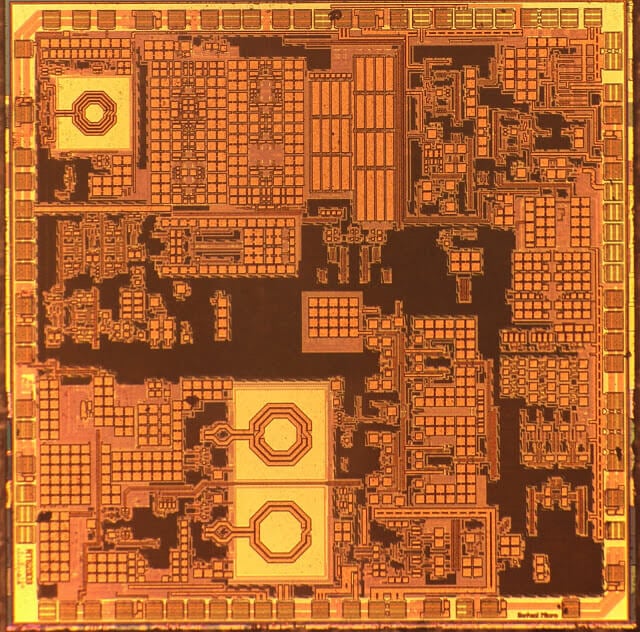

[R820T High Performance Low Power Advanced Digital TV Silicon Tuner]
[Rafael Microelectronics, Inc.]

SDR = Software Define Radio1

Már nagyon régóta szemezgetek azzal a gondolattal, hogy valamikor majd ki szeretném próbálni valamelyik SDR megoldást. És mint sok minden másnak, ennek is most jött el az ideje.

Biztosra próbáltam menni és ehhez az ismerkedéshez a legolcsóbb(?) kategóriából választottam eszközöket:

  • Nooelec RTL-SDR v5 Bundle - NESDR Smart (56,52 EUR)

  • K-180WLA Active Loop Broadband Receiving Antenna 0,1M-180MHz For SDR Radio (80,99 USD)

Nooelec RTL-SDR v5 Bundle - NESDR Smart

Techinkai paraméterek:

Title Category
USB Interface IC: RTL2832U
Tuner IC: R820T2
Frekvencia tartomány: 0,1MHz (100KHz) - 1750MHz (1,75GHz)
TCXO (Temperature Compensated Crystal Oscillators)
hőmérséklet kompenzált órajel:		 igen
Antenna Csatlakozó típusa: SMA anya

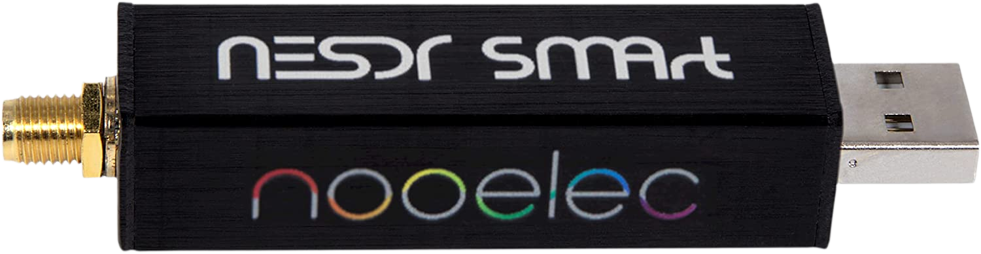

[Nooelec RTL-SDR v5 Bundle - NESDR Smart]

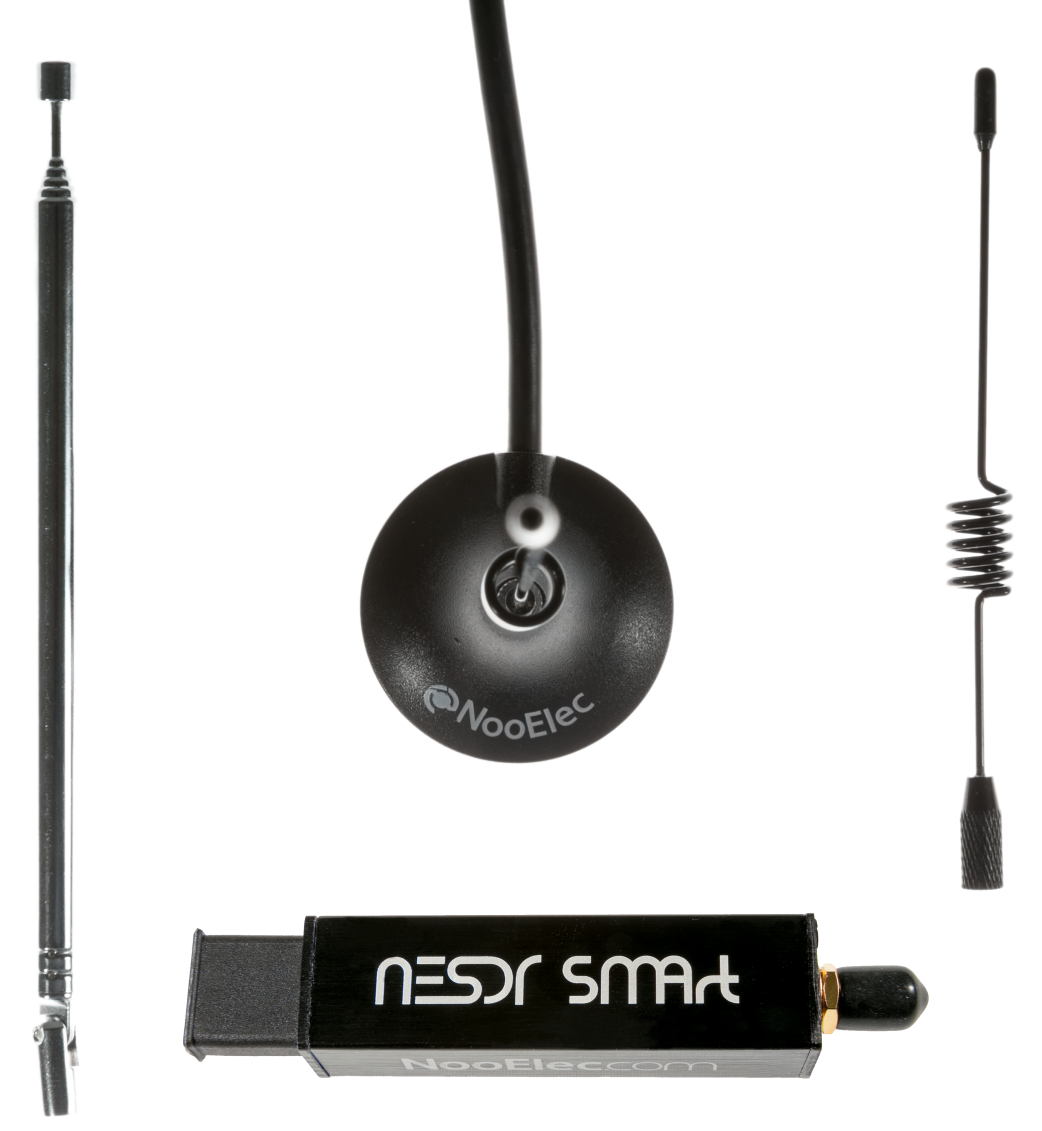

Mit kapunk még a csomagban (Bundle) a nejlonzacskók mellett hozzá:

  • Antenna base + Low-loss RG58 feed 2m (6.5’) cable, twice as long as most low cost SDR antennas
  • male SMA connector for direct connection to the SDR or our other SMA-connected accessories
  • Telescopic antenna mast (variable frequency)
  • 433MHz (ISM) antenna mast (fixed frequency) The 433MHz antenna is the one about 17.2cm long.
  • UHF antenna mast (fixed frequency) - UHF is 300 MHz to 3 GHz (the shorter fixed length antenna)

/* The higher the frequency, the shorter the antenna. Most of the little antennas we see are 1/4 wavelength. There are dozens of websites with frequency to length calculators if you want to be specific with your antenna. I tend to use the variable telescoping one more often than the other two. */

NESDR Installation quick start Guide https://www.nooelec.com/store/qs

NESDR SMArt RTL-SDR v5 Datasheet - Revision 1 (Size: 3 MB) https://www.nooelec.com/store/downloads/dl/file/id/111/product/246/nesdr_smart_rtl_sdr_v5_datasheet_revision_1.pdf

Nagyon leegyszerűsítve a TCXO egy nagyon nagy stabilitású oszcillátor, ami frekvencia előállításáért felelős hagyományos kvarckristály feladatát veszi át. A passzív kvarckristályok rezonanciája, frekvenciája, frekvenciamenete ugyanis hőmérséklet hatására változik, vagy eleve nem is olyan pontos, mint azt szeretnénk. Ez az eltérés bizony elég jelentős is lehet, a néhány kilohertz pedig a rádióvétel üzemi frekvenciájára van azonnal nagy kihatással.

Amazon https://www.amazon.com/NooElec-NESDR-Smart-Bundle-R820T2-Based/dp/B01GDN1T4S

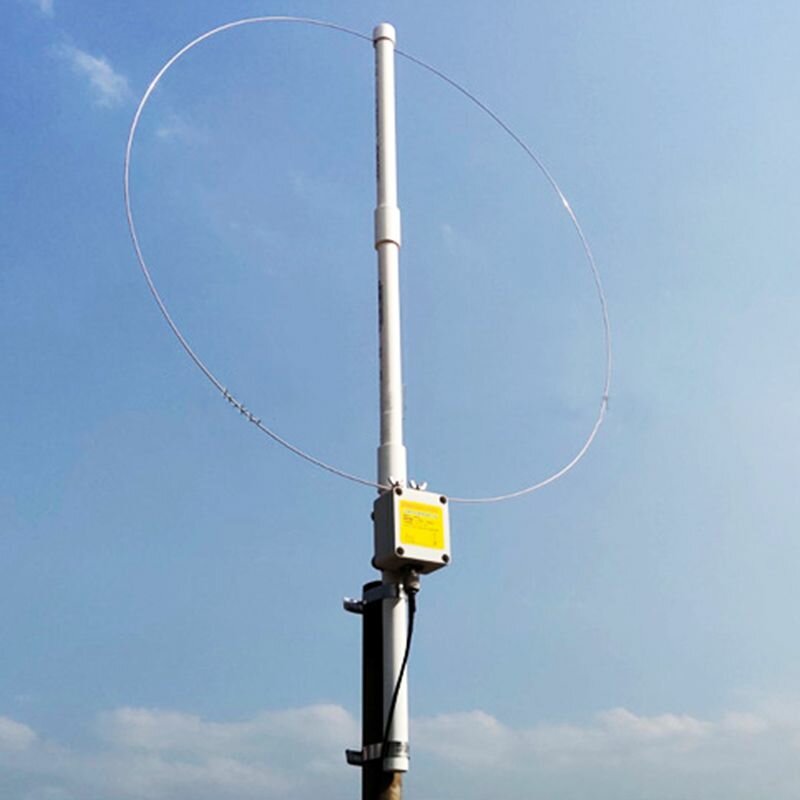

[K-180WLA> active loop antenna]

K-180WLA active loop antenna

Software (macOS Monetery 12.6.4 (21G526))

A következő szoftverek kerültek képbe az ismerkedés során:

  • librtlsdr
  • CubicSDR
  • SDRangel
  • SDR++
  • dump1090
  • MATLAB®
  • gnuradio

librtlsdr v0.6.0

brew install librtlsdr

CubicSDR v0.2.5 - OS X

brew install cubicsdr

Már az eszközök vásárlása előtt telepítettem az alkalmazást, de nem sikerült hangot varázsolnom a programmal.

SDRangel v7.12

A keresgélések során ez vol a második találat, amit a librtlsdr után találtam. Relatíve új alkalmazás sok lehetőséggel és elsőre sikerült pár dolgot kipróbálni vele.

SDR++ v1.1.0

Ami elsőre feltűnt az az volt, hogy nagyon szép a hangja.

dump1090

https://github.com/antirez/dump1090

16:59:26 Sat Apr 08 [flex@flexs-MacBook-Pro-16:[~/gith/dump1090] [0]
$ ./dump1090

Found 1 device(s):
0: Nooelec, NESDR SMArt v5, SN: 00000001 (currently selected)
Found Rafael Micro R820T tuner
Max available gain is: 49.60
Setting gain to: 49.60
Exact sample rate is: 2000000.052982 Hz
Gain reported by device: 49.60
*8d4d2270ea4c4865591c086efab8;
CRC: 000000 (ok)
DF 17: ADS-B message.
  Capability     : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address   : 4d2270
  Extended Squitter  Type: 29
  Extended Squitter  Sub : 1
  Extended Squitter  Name: Target State and Status Message
	Unrecognized ME type: 29 subtype: 1

*8d4d227060c7838db4429fe8f02f;
CRC: 000000 (ok)
DF 17: ADS-B message.
  Capability     : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address   : 4d2270
  Extended Squitter  Type: 12
  Extended Squitter  Sub : 0
  Extended Squitter  Name: Airborne Position (Baro Altitude)
	F flag   : even
	T flag   : non-UTC
	Altitude : 38800 feet
	Latitude : 116442 (not decoded)
	Longitude: 17055 (not decoded)

*a00018b8cc3661b0a80000475f7d;
CRC: 4d2270 (ok)
DF 20: Comm-B, Altitude Reply.
  Flight Status  : Normal, Airborne
  DR             : 0
  UM             : 0
  Altitude       : 38800 feet
  ICAO Address   : 4d2270
  Comm-B BDS     : cc

*02e198b85d7fa1;
CRC: 4d2270 (ok)
DF 0: Short Air-Air Surveillance.
  VS             : Airborne
  CC             : 1
  SL             : 7
  Altitude       : 38800 feet
  ICAO Address   : 4d2270

MATLAB®

Végül nem telepítettem fel ezt az alkalmazást, mert az előzőek kielégítették már a kíváncsiságomat.

https://www.mathworks.com/
https://in.mathworks.com/campaigns/offers/download-rtl-sdr-ebook.html

gnuradio

  1. SDR wiki ↩
